안정적인 볼트 이송
볼트를 체결 위치까지 지속적이고 안정적으로 전달합니다.
ENGINEERED FOR YOUR LINE
정확한 위치에, 일정한 품질로 체결합니다.
아트라스콥코 너트런너와 결합해 높은 체결 효율을 구현합니다. 다년간 주요 산업 현장에 납품해온 경험을 바탕으로 생산성과 유지관리 편의성을 함께 고려합니다.
KEY BENEFITS
체결 유니트의 핵심 가치
설비의 형태보다 실제 현장에서 필요한 결과를 우선합니다.
체결시간 단축
공급과 체결 동작을 최적화해 공정 사이클을 줄입니다.
불량률 감소
위치와 자세를 관리해 안착 오류와 체결 불량을 줄입니다.
현장 맞춤 설계
체결물 형상, 방향과 설치 공간에 맞춰 유니트를 설계합니다.
CLK FASTENING UNIT LINE-UP
공정 조건에 맞춘 체결 유니트 라인업
제품 간섭, 체결 방향과 유지관리 조건을 검토해 직접 체결 또는 흡착 체결 방식을 제안합니다.
01 / 02

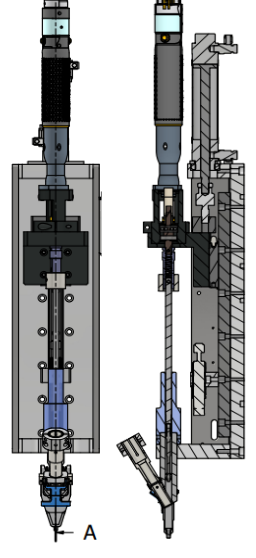

직접 체결 타입의 유니트 구조
DIRECT FASTENING TYPE

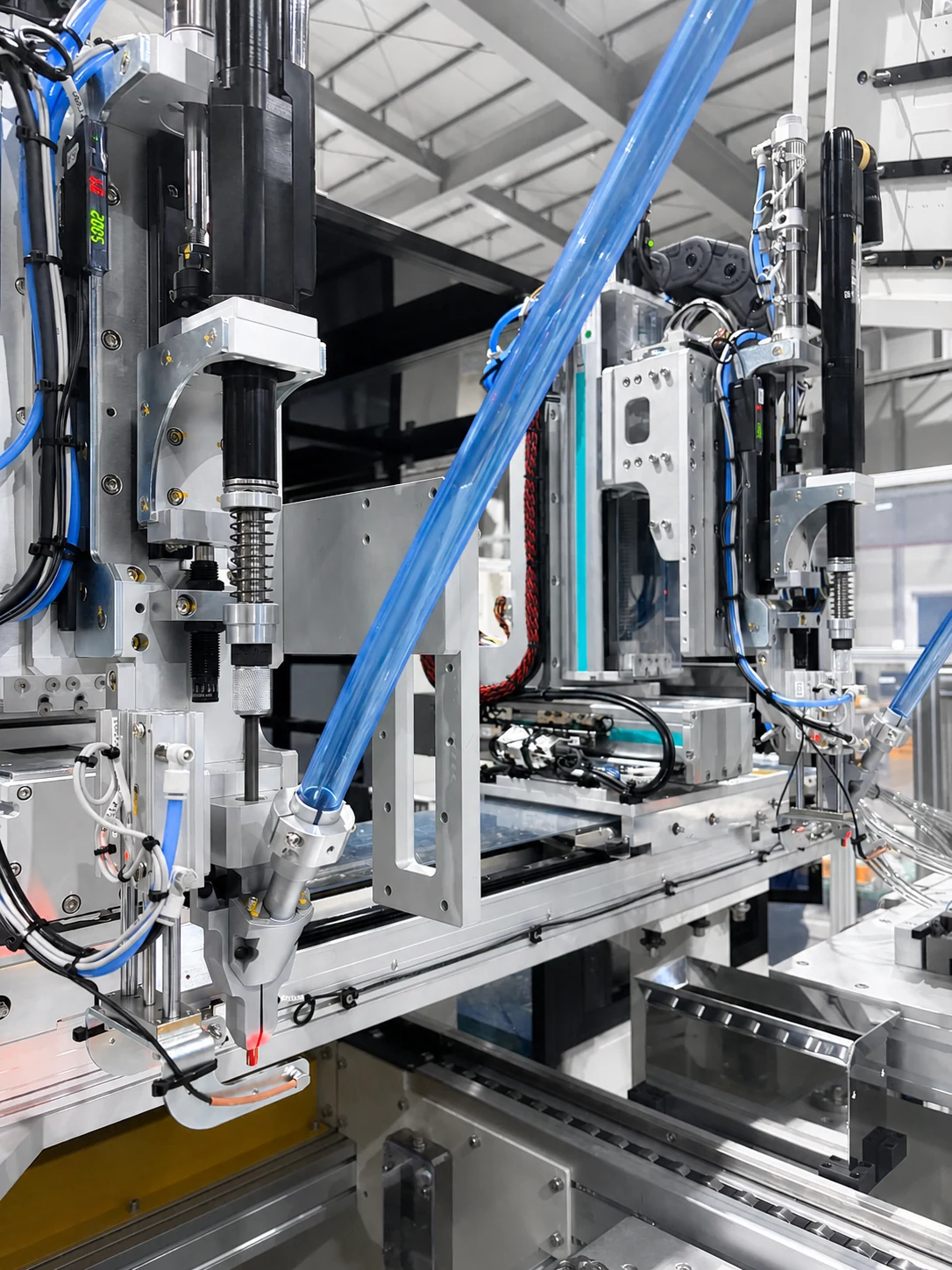

직접 체결 타입
볼트 슈팅 후 Y-파이프 윙 사이로 돌출된 볼트를 체결 홀에 직접 삽입해 체결하는 방식입니다. 일반 복동 실린더와 스토퍼 볼트 기반의 높이 조절 구조를 적용할 수 있습니다.
장점
흡착 배관과 필터가 없어 구조가 단순하며 유지보수가 편리합니다.
적용 시 검토
제품 간섭과 볼트 길이의 영향을 받으므로 수직 체결 중심의 공정에 적합합니다.
- 유지보수 간편
- 직접 삽입 방식
- 높이 조절 가능
01 / 02

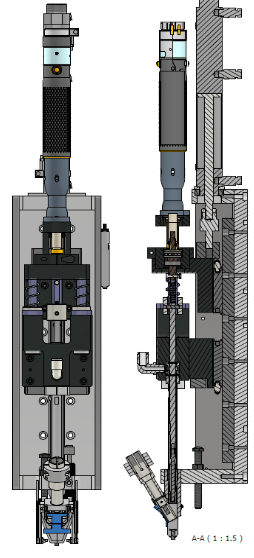

흡착 체결 타입의 유니트 구조
VACUUM FASTENING TYPE

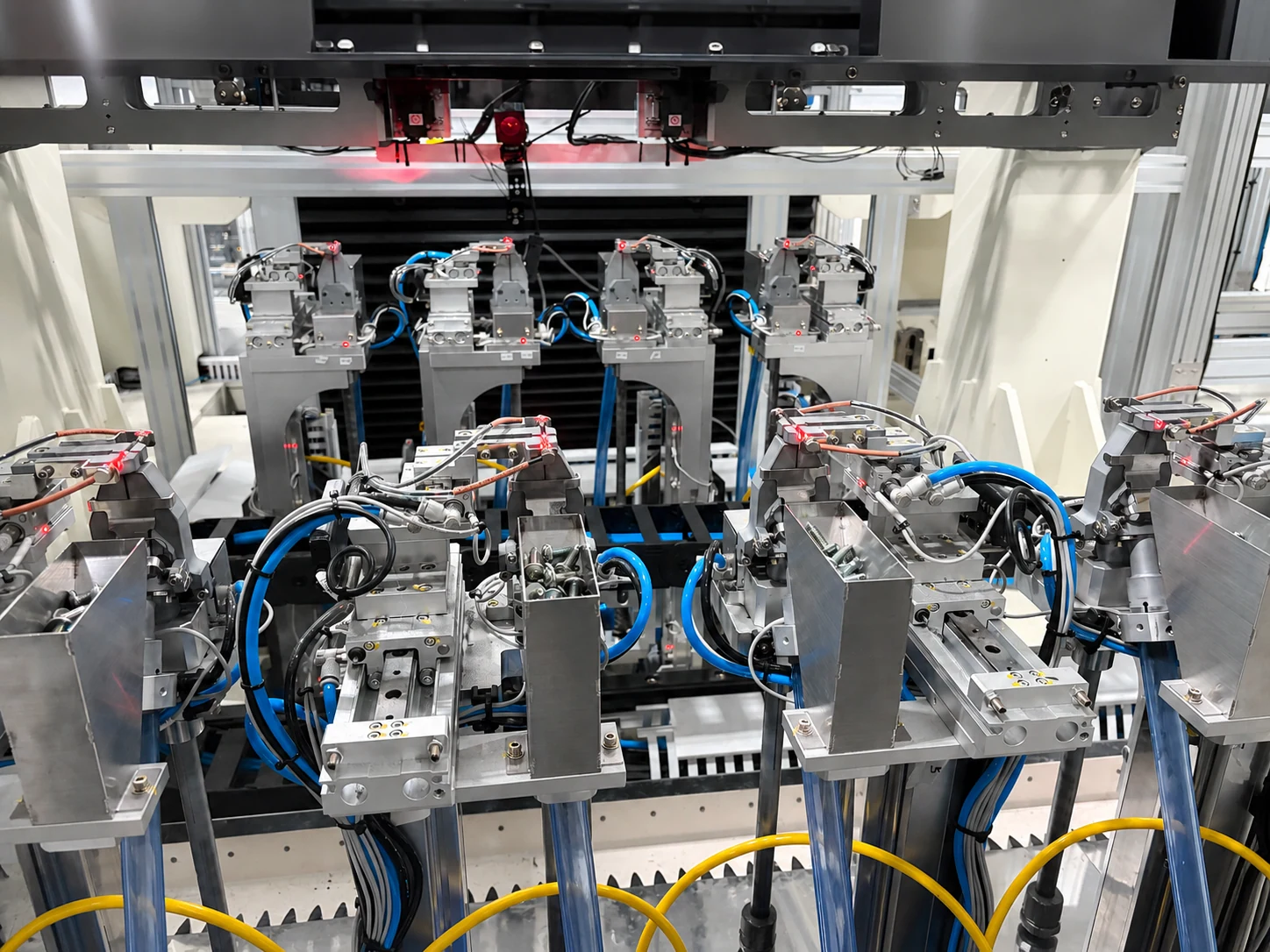

흡착 체결 타입
볼트 슈팅 후 이행 실린더가 1차 전진해 툴 또는 소켓으로 볼트를 흡착하고, 2차 전진으로 체결 위치까지 이동해 체결하는 방식입니다. 서보 또는 스토퍼 방식으로 높이를 조절할 수 있습니다.
장점
제품 간섭을 피해 접근할 수 있으며 수평 방향 체결에도 대응합니다.
적용 시 검토
안정적인 운용을 위해 흡착 파이프 청소와 예비품, 이젝터 필터 관리가 필요합니다.
- 간섭 회피
- 수평 체결 대응
- 2단 이행 구조
